Die Lösung für Umspannwerke der Zukunft
Modular. Nachhaltig. Effizient. Und bereit für die Energiewende.
Die Lösung für Umspannwerke der Zukunft
Modular. Nachhaltig. Effizient. Und bereit für die Energiewende.
Die Energie- und Netzwende stellt uns vor gewaltige Herausforderungen

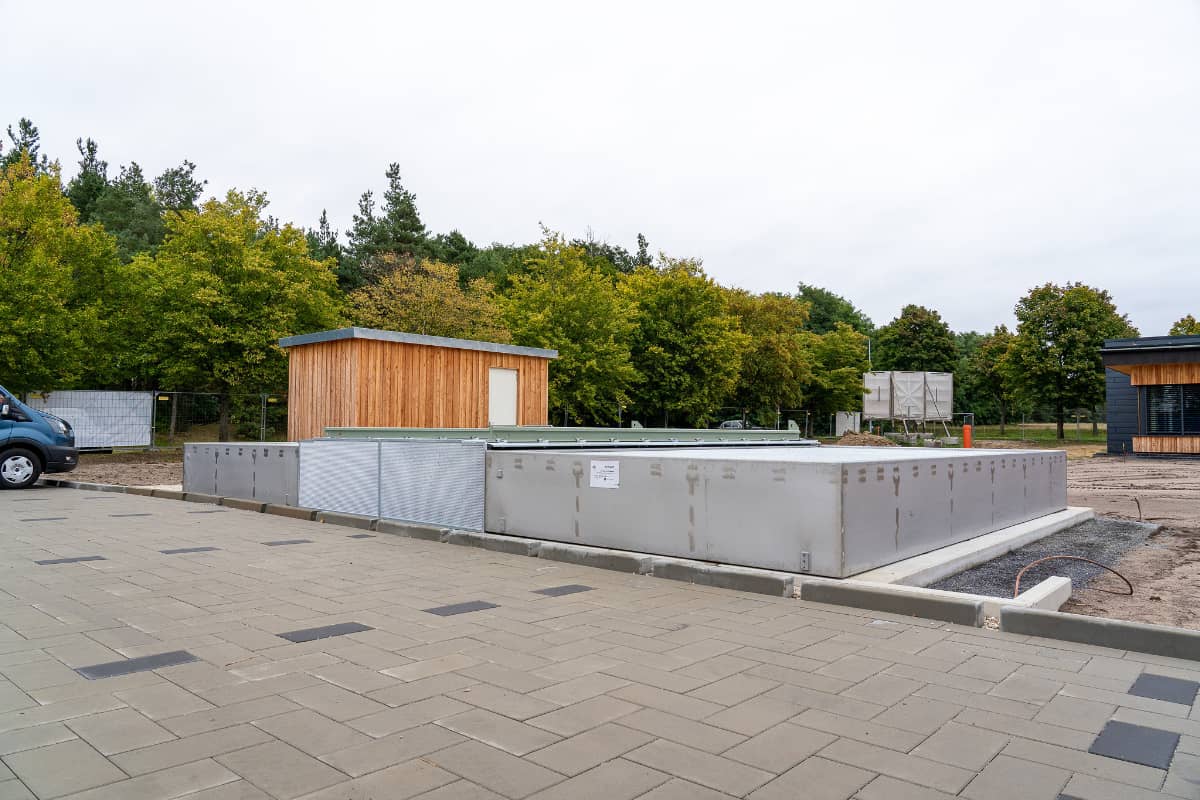

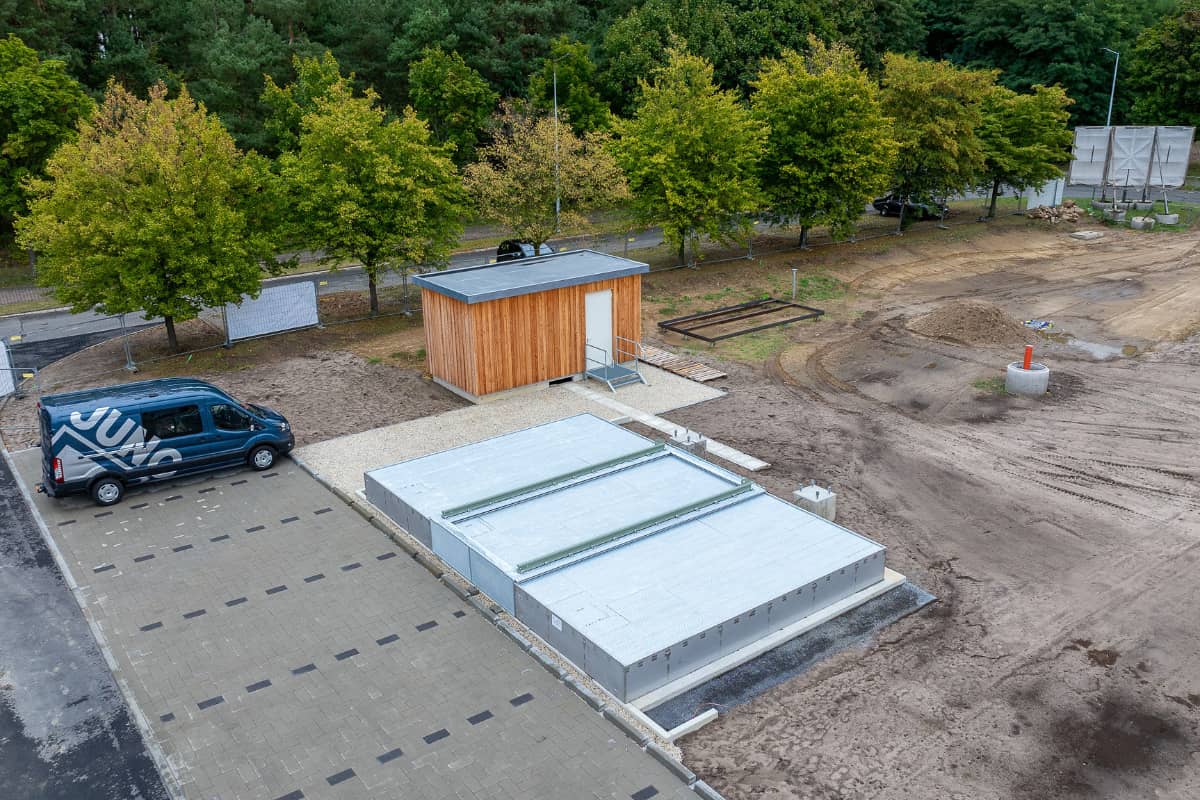

JUNO-BAU hat das Gesamtkonzept – die Trafowanne aus Edel- und verzinktem Stahl
Die Energie- und Netzwende stellt uns vor gewaltige Herausforderungen, JUNO-BAU hat das Gesamtkonzept – die Trafowanne aus Edel- und verzinktem Stahl
FAQ – Edelstahl-Metallwannen für Transformatoren
Wieviel CO₂ spare ich wirklich mit der neuen Bauweise?
Lebensphasen-Betrachtung
| Edelstahlwanne | Betonwanne | |
|---|---|---|
| Herstellung | ~17.139 kg CO2 | ~27.653 kg CO2 |
| Transport (500 km) | ~538 kg CO2 | ~1.148 kg CO2 |
| Rückbau & Entsorgung | ~250-300 kg CO2 | ~2.300 kg CO2 |
Gesamtemissionen:
- Edelstahlwanne: ca. 18.000 kg CO2
- Betonwanne: ca. 31.000 kg CO2
Einsparung: ~13.000 kg CO2 pro Trafo-Wanne = entspricht ca. 80.000 Autokilometern*
* Angenommener Ausstoß von 160 g CO2/km
Besteht die Gefahr, dass Wannen im Grundwasser aufschwimmen?
- Nein – die Wannen werden stirnseitig auf einer Bodenplatte befestigt. Ein Aufschwimmen ist dadurch ausgeschlossen.
Wie wird Korrosion verhindert?
- Edelstahl schützt sich durch eine passive Chromoxidschicht selbst vor Rost.
- Bei salzhaltiger Umgebung werden V4A-Stähle (1.4401 / 1.4571) verwendet.
- Fremdrost (z. B. durch Stahlabrieb) lässt sich durch saubere Verarbeitung, Werkzeuge und Beizverfahren vermeiden oder beheben.
Können sich die Wannen verziehen oder ihre Form verlieren?
- Nein – die Wannen sind eigenständig aufgestellt und durch Versteifungen stabilisiert. Ein Querverzug ist ausgeschlossen.
Was ist mit Flugrost und Rostwasser?
- Lackierte Bauteile oberhalb der Wannen verhindern Rostwasser.
- Sollte Fremdrost auftreten, kann er einfach entfernt werden, die Schutzschicht regeneriert sich selbstständig.
Führen hohe Temperaturen zu Undichtigkeiten?
- Nein – die Wannen stehen frei und können sich in alle Richtungen ausdehnen.
- Bei 50 °C Differenz beträgt die Ausdehnung nur ca. 5 mm und ist unbedenklich.
- Gleiches Material dehnt sich gleichmäßig aus – Schweißnähte und Dichtungen bleiben dicht.
Was passiert im Brandfall?
- Die Wanne selbst ist unabhängig von der Statik der Trafoauflagerkonstruktion.
- Edelstahl verliert bei hohen Temperaturen zwar Festigkeit, ist aber durch Versteifungen dennoch formstabil.
- Flammenhemmende Roste verhindern ein Weiterbrennen von auslaufendem Öl in der Wanne.
- Lochblechroste können bei Bedarf auch komplett in Edelstahl gefertigt werden.
Wie lange halten die Dichtungen?
- Eingesetzt werden hochwertige, ölbeständige Ringraumdichtungen (z. B. Curaflex; Hauff).
- Prüfintervalle sind – wie auch bei Betonwannen – vorgesehen.
Welche gesetzlichen Vorschriften gelten?
- WHG (Wasserhaushaltsgesetz) und AwSV (Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen).
- StawaR (Stahlwannenrichtlinie) und TRGS 510 (Technische Regeln zur Lagerung von Gefahrstoffen).
- 100 % Dichtigkeitsnachweis wird vom Hersteller erbracht und vom TÜV SÜD überwacht.
- WHG-Zulassung ist problemlos möglich.
FAQ – Edelstahl-Metallwannen für Transformatoren
Wieviel CO₂ spare ich wirklich mit der neuen Bauweise?
Lebensphasen-Betrachtung
- Herstellung
- Edelstahlwanne: ~17.139 kg CO2
- Betonwanne: ~27.653 kg CO2
- Transport (500 km)
- Edelstahlwanne: ~538 kg CO2
- Betonwanne: ~1.148 kg CO2
- Rückbau & Entsorgung
- Edelstahlwanne: ~250-300 kg CO2
- Betonwanne: ~2.300 kg CO2
Gesamtemissionen:
- Edelstahlwanne: ca. 18.000 kg CO2
- Betonwanne: ca. 31.000 kg CO2
Einsparung: ~13.000 kg CO2 pro Trafo-Wanne = entspricht ca. 80.000 Autokilometern*
* Angenommener Ausstoß von 160 g CO2/km
Besteht die Gefahr, dass Wannen im Grundwasser aufschwimmen?
- Nein – die Wannen werden stirnseitig auf einer Bodenplatte befestigt. Ein Aufschwimmen ist dadurch ausgeschlossen.
Wie wird Korrosion verhindert?
- Edelstahl schützt sich durch eine passive Chromoxidschicht selbst vor Rost.
- Bei salzhaltiger Umgebung werden V4A-Stähle (1.4401 / 1.4571) verwendet.
- Fremdrost (z. B. durch Stahlabrieb) lässt sich durch saubere Verarbeitung, Werkzeuge und Beizverfahren vermeiden oder beheben.
Können sich die Wannen verziehen oder ihre Form verlieren?
- Nein – die Wannen sind eigenständig aufgestellt und durch Versteifungen stabilisiert. Ein Querverzug ist ausgeschlossen.
Was ist mit Flugrost und Rostwasser?
- Lackierte Bauteile oberhalb der Wannen verhindern Rostwasser.
- Sollte Fremdrost auftreten, kann er einfach entfernt werden, die Schutzschicht regeneriert sich selbstständig.
Führen hohe Temperaturen zu Undichtigkeiten?
- Nein – die Wannen stehen frei und können sich in alle Richtungen ausdehnen.
- Bei 50 °C Differenz beträgt die Ausdehnung nur ca. 5 mm und ist unbedenklich.
- Gleiches Material dehnt sich gleichmäßig aus – Schweißnähte und Dichtungen bleiben dicht.
Was passiert im Brandfall?
- Die Wanne selbst ist unabhängig von der Statik der Trafoauflagerkonstruktion.
- Edelstahl verliert bei hohen Temperaturen zwar Festigkeit, ist aber durch Versteifungen dennoch formstabil.
- Flammenhemmende Roste verhindern ein Weiterbrennen von auslaufendem Öl in der Wanne.
- Lochblechroste können bei Bedarf auch komplett in Edelstahl gefertigt werden.
Wie lange halten die Dichtungen?
- Eingesetzt werden hochwertige, ölbeständige Ringraumdichtungen (z. B. Curaflex; Hauff).
- Prüfintervalle sind – wie auch bei Betonwannen – vorgesehen.
Welche gesetzlichen Vorschriften gelten?
- WHG (Wasserhaushaltsgesetz) und AwSV (Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen).
- StawaR (Stahlwannenrichtlinie) und TRGS 510 (Technische Regeln zur Lagerung von Gefahrstoffen).
- 100 % Dichtigkeitsnachweis wird vom Hersteller erbracht und vom TÜV SÜD überwacht.
- WHG-Zulassung ist problemlos möglich.
